Thông số kỹ thuật cho Hệ thống điều khiển Servo không chổi than

- Sơ đồ nối dây Mainboard

- Sơ đồ nối dây mainboard

đặc điểm chức năng

1. Nó có chức năng tự kiểm tra lỗi và nhắc báo động, thuận tiện cho người dùng bảo trì và sử dụng.

2. Có thể được kết nối với bất kỳ tín hiệu hoặc nút điều khiển đầu ra thiết bị điều khiển nào hoặc điều khiển từ xa để đạt được lưu lượng điều khiển một chiều.

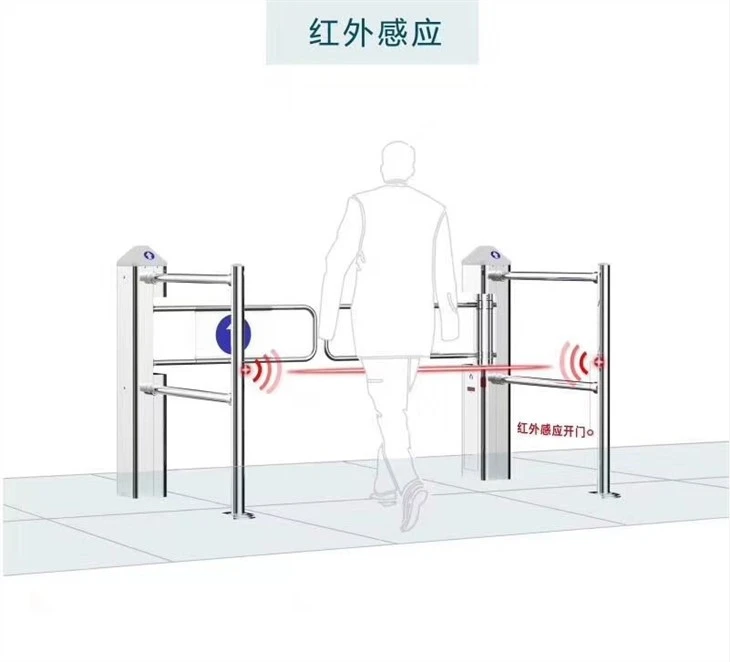

3. Chức năng đặt lại tự động: sau mỗi lần xoay 90 độ và phát hiện người và vật đi qua, nghĩa là tự động đặt lại hoặc trong thời gian chỉ định (điều chỉnh độ trễ nhiều tệp) không vượt qua, hệ thống sẽ tự động hủy quyền vượt qua và trở về vị trí ban đầu.

4. Chỉ báo ánh sáng: chỉ báo trạng thái đèn giao thông có độ sáng cao để hướng dẫn giao thông.

5. Đầu vào điều khiển hỏa hoạn: có thể được kết nối với tín hiệu báo cháy để mở cổng liên tục.

6. Chức năng cảnh báo báo động: khi giao thông hoặc cổng bất hợp pháp, cảnh báo báo động tự động.

7. Điều chỉnh tốc độ: cánh tay đòn mở và đóng tốc độ điều chỉnh đa cấp, người dùng có thể cài đặt theo nhu cầu thực tế.

8. Một thế hệ mới của hệ thống điều khiển ARM cấp công nghiệp, thêm các chức năng cài đặt kỹ thuật số, mã hóa và thiết lập lại đa chức năng.

9. Chức năng chống đảo ngược: trong quá trình đặt lại cánh tay đòn, nếu ngoại lực đảo ngược cánh tay đòn, cánh tay đòn sẽ tự động khởi động lực đẩy ngược lại và phát ra cảnh báo, khi ngoại lực biến mất, nó sẽ tự động quay trở lại 0 để tiếp tục lưu lượng truy cập.

10. Chức năng bảo vệ tự động: khi ngoại lực ngăn cánh tay đòn di chuyển bình thường và ngoại lực liên tục, hệ thống sẽ tự động phát hiện 20 giây sau khi tự động bảo vệ và chuyển sang trạng thái không hoạt động. Đầu vào tín hiệu hợp pháp tiếp theo, cổng sẽ tự động trở lại bình thường.

11. Chức năng đệm chống va chạm nhiều giai đoạn: khi vượt qua hoặc đấm trái phép, thanh phanh sẽ đệm góc tương ứng và bắt đầu lực đẩy ngược ngay lập tức, đồng thời khởi động báo động, giúp giảm đáng kể thiệt hại cơ học do thường xuyên hoặc va chạm liên tục trong khi thực hiện chống tác hại nhân bản.

12. Nhiệm vụ không người lái: cánh tay xoay tắt nguồn tự động mở, thiết lập lại tự động bật nguồn (chặn giao thông).

Các thông số kỹ thuật

Tài xế	M05 năng lượng thấp
Động năng tối đa	J <1.6
Sức mạnh tối đa	67N (mép ngoài của quạt cửa)
ổ đĩa mô-men xoắn	Khoảng 5 Nm
Khóa	Phanh bánh răng RA12
Khóa mô-men xoắn	tối thiểu 20 Nm
Tần suất đi qua	30 người/phút
thiết kế ổ đĩa	100 00000 chu kỳ chuyển đổi
Lái xe cuộc sống MCBF	100 00000 chu kỳ chuyển đổi
góc mở	-90 độ - cộng thêm 90 độ
Điều khiển	ET 21
Phần mềm	FCC
Nguồn cấp	V AC /50-60Hz 100-230
khớp nối tải	120VA
Bộ điều khiển điện áp	24V một chiều
giao diện	Giao diện nối tiếp Nội bộ: Kết nối xe buýt bên trong bảng điều khiển CAN Bên ngoài: có thể kết nối tối đa 8 thiết bị; Không có phản hồi áp suất cho 5 bảng ETS 21 trên mỗi khối; phản hồi khác có sẵn thông qua ETS 21io khác

Mục nhập chế độ gỡ lỗi Mô tả

1. Nhấn phím menu 3 giây, xuất hiện L-1, nhấn phím xác nhận, vào chế độ gỡ lỗi thời gian đóng cổng

2. Nhấn phím menu 3 giây, xuất hiện L-1, nhấn phím cho đến khi xuất hiện L-7, nhấn phím xác nhận, vào chế độ gỡ lỗi cửa tắt nguồn (xem bảng bên dưới để biết chi tiết)

3. Nhấn phím menu 3 giây, xuất hiện L-1, nhấn phím cho đến khi xuất hiện L-12, nhấn phím xác nhận, vào chế độ gỡ lỗi âm thanh cổng (xem bảng bên dưới để biết chi tiết)

4. Nhấn phím menu trong 3 giây, xuất hiện L-1, nhấn phím, xuất hiện D-1, nhấn xác nhận, nhắc thoại để đẩy cánh tay đòn đến vị trí bạn muốn, lần này bạn có thể điều chỉnh cánh tay đòn, điều chỉnh, nhấn menu để xác nhận, Nhấn menu để thoát (xem bảng bên dưới)

Người dùng có thể thiết lập bảng mã gỡ lỗi

Số thực đơn	Nghĩa	Mặc định	Phạm vi
L-1	Giờ mở cửa	4 giây	0-30 giây (số lớn hơn, thời gian đóng lâu hơn)

L-7	chuyển hướng	0	0 cho: mở bên trái 1 cho: mở bên phải
L-13	giọng nói báo động	-	Nhấp vào Thêm và Trừ Chọn Loại giọng nói Lưu theo xác nhận
L-12	âm lượng giọng nói	15	0 Tối thiểu 15 Tối đa
L-14	Kiểm tra lão hóa cổng	Nhấn xác nhận để vào, phím menu để thoát
D-1	Cài đặt bit không	Nếu hai tay xoay cửa không thẳng hàng, sau khi vào trục lỏng lẻo của động cơ đến vị trí đóng mong muốn, theo xác nhận của bảng chính có thể được
D-4	Tốc độ mở và đóng	1, nhanh nhất 10, chậm nhất (mặc định 10)

Chú phổ biến: cổng xoay cảm ứng inox siêu thị hồng ngoại, Trung Quốc, nhà cung cấp, nhà sản xuất, giá rẻ, báo giá, để bán

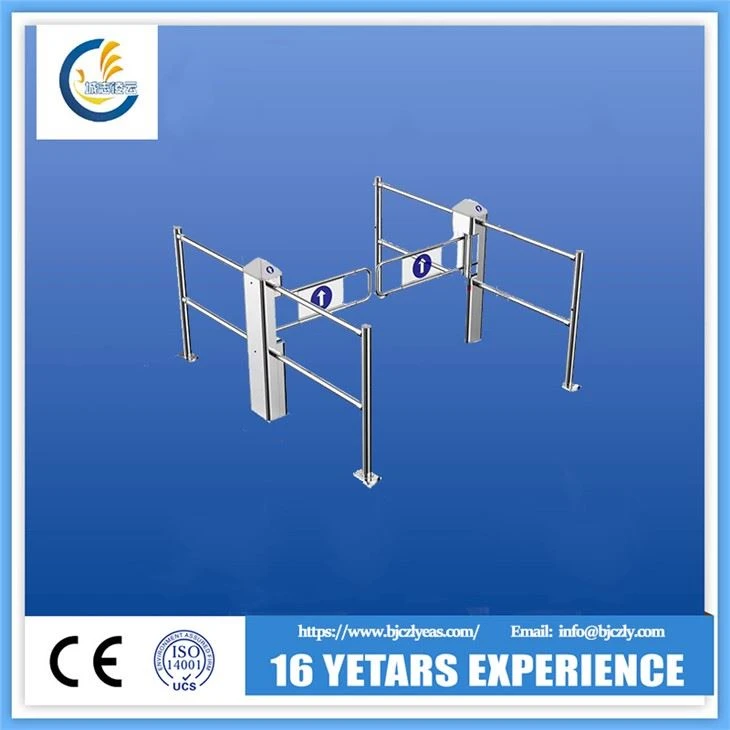

Siêu thị Cổng xoay cảm ứng bằng thép không gỉ hồng ngoại
