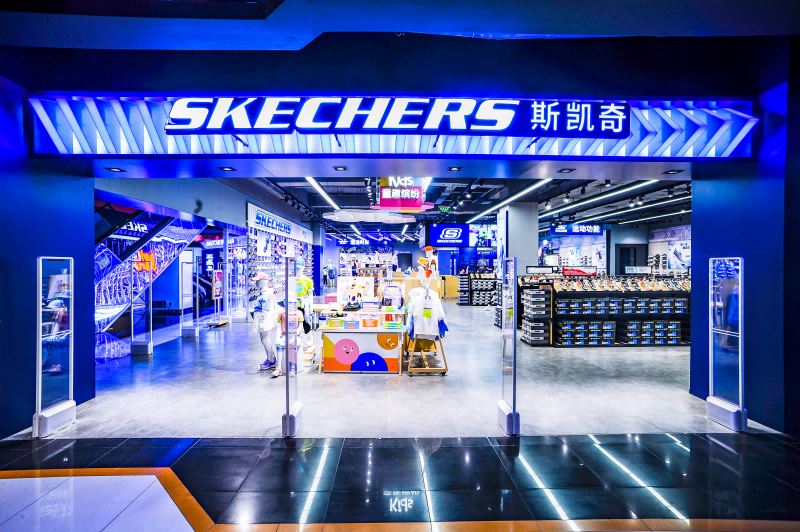

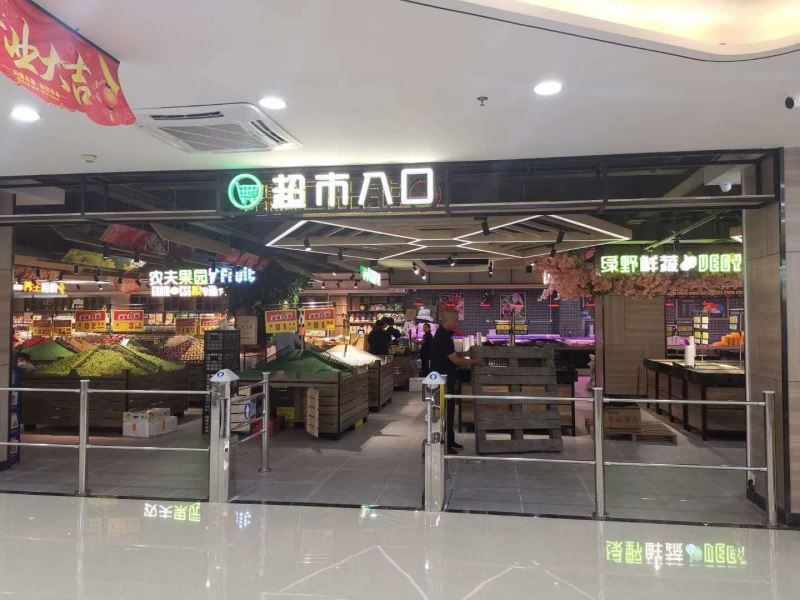

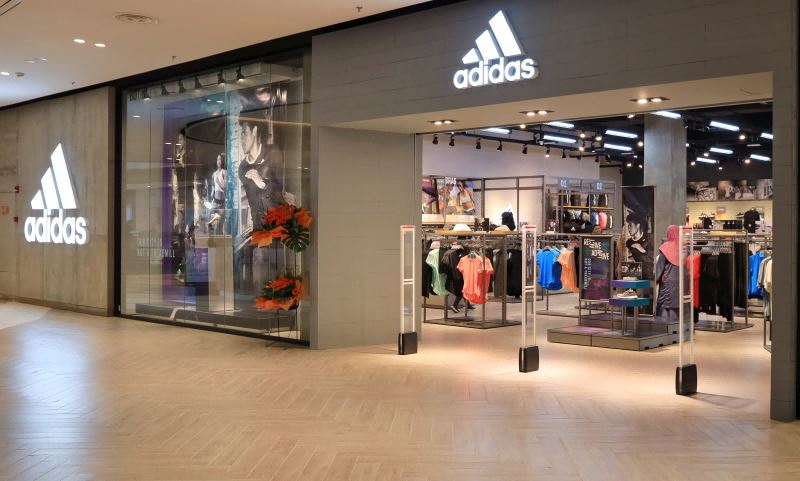

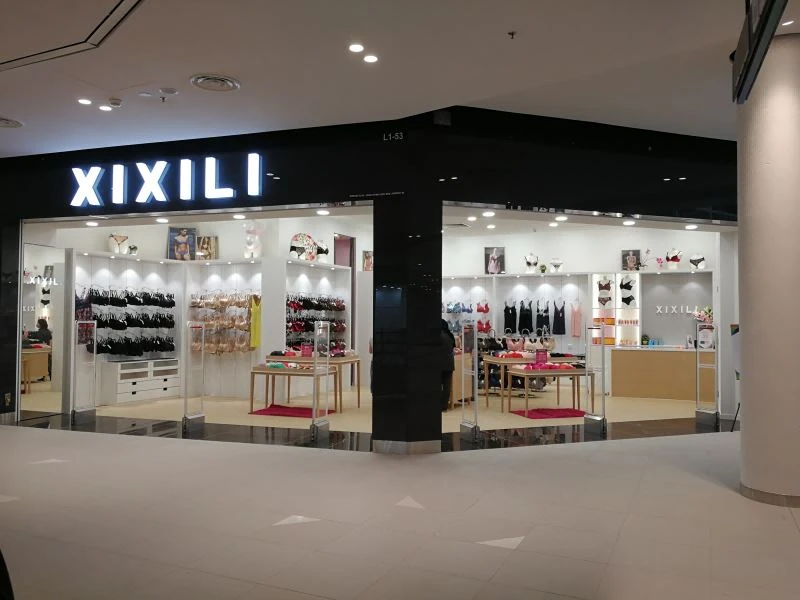

Những ai đã từng ghé thăm siêu thị đều biết rằng bên ngoài lối vào của siêu thị luôn có những cánh cửa thẳng đứng. Đây là loại cửa chống trộm được siêu thị sử dụng để chống trộm hàng hóa của siêu thị. Nếu một tên trộm ăn cắp một cái gì đó trong siêu thị, anh ta không được bỏ đi. Nếu bạn đi ra khỏi siêu thị, nhãn chống trộm trên sản phẩm của siêu thị sẽ bị cửa chống trộm phát hiện và có chuông báo động để bảo vệ siêu thị kiểm tra kẻ trộm. Làm thế nào về phát minh này?
Trên thị trường có hai loại cửa chống trộm thường được sử dụng trong các siêu thị: một là cửa chống trộm tần số radio, hai là cửa chống trộm acousto từ tính. Hệ thống chống trộm từ tính có thể đạt được gần như bằng không cảnh báo giả, vậy tại sao hệ thống chống trộm từ tính có thể giải quyết vấn đề mà hệ thống chống trộm tần số vô tuyến không thể giải quyết và đạt được gần như bằng không cảnh báo giả? Baige sau đây giải mã hệ thống chống trộm acousto-từ trường để đạt được gần như bằng không cảnh báo sai. lý do.
1. Quá trình làm việc của hệ thống chống trộm acousto-từ chỉ đơn giản là sử dụng hiện tượng cộng hưởng được tạo ra bởi nguyên lý âm thoa để đạt được hoạt động báo động giả gần như bằng không. Khi tần số của tín hiệu truyền đi (từ trường xoay chiều) phù hợp với tần số dao động của thẻ từ acousto, thẻ từ acousto sẽ gây ra cộng hưởng tương tự như âm thoa và tạo ra tín hiệu cộng hưởng (từ trường xoay chiều); khi máy thu phát hiện liên tục 4-8 lần (có thể điều chỉnh)) Sau khi có tín hiệu cộng hưởng (1/50 giây một lần), hệ thống nhận sẽ gửi báo động. Đặc điểm của hệ thống acousto-từ là tỷ lệ phát hiện chống trộm cao, gần như bằng không báo động giả, không được che chắn bởi lá thiếc kim loại, khả năng miễn nhiễm tốt và bảo vệ rộng (chiều rộng tối đa của một hệ thống duy nhất có thể bảo vệ 4 mét).
Thứ hai, đó là nguyên tắc được sử dụng bởi hệ thống chống trộm acousto-từ tính. Nguyên tắc này liên quan đến hiệu ứng từ của vật lý. Quá trình này có thể là một chút bí truyền, nhưng tôi hy vọng mọi người có thể hiểu nó.
1. Hiệu ứng từ: dưới tác dụng của từ trường ngoài, kích thước của chất sắt từ thay đổi; sau khi từ trường bên ngoài bị loại bỏ, nó trở lại chiều dài ban đầu. Dưới tác dụng của từ trường, chiều dài của vật liệu từ động thay đổi tuyến tính và dịch chuyển; hoặc nó thay đổi lặp đi lặp lại dưới tác dụng của từ trường xoay chiều, dẫn đến rung động hoặc sóng âm thanh; vật liệu này có thể chuyển đổi năng lượng điện từ thành năng lượng cơ học hoặc năng lượng âm thanh, và ngược lại. Chuyển đổi cơ năng thành năng lượng điện từ; hiệu ứng đầu tiên được gọi là hiệu ứng từ trở, và hiệu ứng thứ hai được gọi là hiệu ứng áp từ.
Dưới tác dụng của một cường độ từ trường nhất định, kim loại có từ tính ferit tạo ra sự thay đổi độ dài, có thể hiểu là sự thay đổi nhỏ về khoảng cách giữa các nguyên tử do hiện tượng từ hóa. Trong từ trường xoay chiều, ta có thể thấy dải kim loại có sức sinh từ dao động theo tần số của từ trường xoay chiều. Nếu tần số của từ trường xoay chiều phù hợp với tần số cộng hưởng của thanh kim loại thì biên độ của nó lớn nhất, tức là xảy ra hiện tượng cộng hưởng. Hiệu ứng này đặc biệt rõ ràng đối với pecalloy (hoặc hợp kim sắt-niken).
Mặt khác, hiệu ứng từ trở này có thể đảo ngược, tức là hiệu ứng áp từ. Do đó, khi tần số của từ trường xoay chiều phù hợp với tần số cộng hưởng của dải kim loại trong thẻ từ tính, dải vĩnh cửu bắt đầu dao động. Khi tắt từ trường xoay chiều, thẻ từ tính acousto sẽ duy trì dao động giảm dần trong một khoảng thời gian nhất định giống như một âm thoa và tạo ra tín hiệu cộng hưởng như một phần mở rộng không gian của từ trường xoay chiều, tín hiệu này có thể được phát hiện bằng người nhận.
Hệ số ma sát từ λ được sử dụng để mô tả hiệu ứng từ trở, λ=(LH-L0) / L0, L0 là chiều dài ban đầu của vật liệu và LH là chiều dài của vật liệu sau khi thay đổi dưới tác dụng của từ trường ngoài . Bởi vì vĩnh viễn có hệ số từ biến cao, chẳng hạn như: Permalloy Ni50 λ=25 × 10-6, Permalloy Ni80 λ=(0.1" 0.5) × 10-6, do đó, từ biến của vĩnh viễn, các hệ số đều lớn hơn, và tín hiệu cộng hưởng do thẻ tạo ra cũng lớn hơn.
2. Hệ số ghép cơ-từ k. Khi dải mỏng vĩnh cửu bị kích thích bởi từ trường xoay chiều dưới từ trường thiên vị, do hiệu ứng từ tính và hiệu ứng áp từ, sự chuyển đổi luân phiên giữa năng lượng từ trường và năng lượng cơ học xảy ra trong dải mỏng. Sự chuyển đổi năng lượng được gọi là ghép từ-cơ. Hệ số ghép từ cơ-k được sử dụng để đo kích thước của nó và giá trị k được xác định theo phương pháp sau. Yếu tố cốt lõi trong thẻ từ tính acousto là một dải mỏng của sự vĩnh viễn.
Theo lý thuyết hiện tượng học, hệ số ghép cơ từ k được biểu thị bằng: Trong công thức trên, fr là tần số cộng hưởng và fa là tần số chống rung. Theo đường cong cộng hưởng của bài kiểm tra thẻ từ tính acousto. Khi tần số tín hiệu kích thích là 57,9kHz thì đường cong cộng hưởng đạt giá trị cực đại là fr=57,9kHz; khi tần số tín hiệu kích thích là 59,7kHz thì đường cong cộng hưởng đạt giá trị cực tiểu là fa=59,7kHz. Do đó, hãy tính hệ số ghép cơ từ k=0,251. Rõ ràng, thẻ từ acousto có điểm cộng hưởng và điểm chống rung. Dưới tác dụng của từ trường kích thích nhỏ, nó có thể tạo ra tín hiệu cộng hưởng lớn hơn, và hiệu điện thế giữa hai điểm lớn, chứng tỏ thẻ có hệ số ghép cơ từ lớn. Đường cong cộng hưởng rõ nét cho biết rằng thẻ có giá trị Q cao hơn, băng thông hẹp hơn và khả năng chọn lọc mạnh hơn. Do đó, nếu một từ trường thiên vị thích hợp được thiết lập để làm cho nó hoạt động trong một khu vực có đặc tính tốt hơn, thì có thể thu được tín hiệu cộng hưởng cao hơn và độ ổn định tần số mạnh hơn.
3. Nhãn hiệu ứng từ âm thoa bao gồm một hộp nhựa nhỏ với chiều dài khoảng 40mm, chiều rộng 8" 14mm và độ dày 1mm (loại mỏng hơn hiện có). Trong hộp nhỏ, nó được cấu tạo bởi hai dải kim loại tương tự như một âm thoa Cấu tạo của nhãn là một dải kim loại từ cứng cố định trên hộp nhựa, còn lại là dải từ tính mềm có thể dao động tự do. Theo chất liệu và cấu trúc đặc biệt của nhãn, nó có tần số cộng hưởng nhất định; khi thêm vào Khi tần số của từ trường xoay chiều phù hợp với tần số cộng hưởng của thẻ, hiện tượng cộng hưởng sẽ xảy ra. Do hiệu ứng từ tính và hiệu ứng áp từ, khi từ trường xoay chiều bên ngoài biến mất, thẻ vẫn tạo ra dao động tắt dần, tạo thành chế độ chuyển đổi năng lượng từ trường xoay chiều và cơ năng. Tạo ra tín hiệu cộng hưởng suy giảm, là tín hiệu tổng hợp từ tính. Tần số làm việc của thẻ từ acousto điển hình là 58kHz và tín hiệu cộng hưởng từ âm thoa tương tự như sóng siêu âm. Do đó, khả năng chống nhiễu và sức xuyên thủng cực kỳ mạnh mẽ, khác biệt với các loại nhãn mác khác.
Trong quá trình sử dụng hiệu ứng âm thoa để nhận biết, thực chất là quá trình chuyển hoá lẫn nhau giữa năng lượng điện từ và cơ năng. Tuy nhiên, do hiệu suất chuyển đổi năng lượng của các thiết bị nhạy từ thấp nên cần phải có công suất truyền mạnh. Ví dụ, giá trị điển hình của cường độ từ trường hoạt động tối thiểu lớn hơn 16A / m Do đó, bộ dò anten của hệ thống từ trường acousto là tương đối lớn.
3. Báo động giả của hệ thống chống trộm acousto-từ hiện nay không gì khác chính là gỡ lỗi của máy (chẳng hạn như độ nhạy quá thấp, chỉ cần tăng độ nhạy của máy lên) và các vấn đề về chất lượng (chẳng hạn như chất lượng của máy không đạt tiêu chuẩn hoặc các bộ phận bên trong máy bị lỗi,… Các vấn đề về chất lượng) và các vấn đề về cài đặt (như cài đặt yếu), hầu như sẽ không có báo động giả khi gặp các vật kim loại.
